Tema: Edificio con preinstalacion de red

  1. #1

    Predeterminado Edificio con preinstalacion de red

    Mi pareja acababa de comprar una casa, y en cada habitación hay una "clavija" para conectar cable de red (rj45).

    Entiendo que hay un cableado preinstalado, con conectarme a la red (y conectar tambien el router a la misma), bastaría para tener acceso?? o tendría que configurar algo.

    Tambien se me ocurre que tal vez estén solo las clavijas y no haya cableado interno....es lo habitual?

  2. #2

    Predeterminado Re: Edificio con preinstalacion de red

    Hola compañero.

    Si es una vivienda moderna debes tener a la entrada de la misma (generalmente) un cuadro de telecomunicaciones llamado RTR/ICT. Este cuadro puedes abrirlo y mirar.
    Hasta este cuadro llega desde la calle la señal de antena/telefonia/red y tambien desde aqui, parten los cables con esa señal de tv/telefonia/red hasta las habitaciones (lo normal es que los cables esten instalados, lo veras de un vistazo si hay cables de tv y ethernet).

    Dentro de este RTR/ICT , si han sido finos en la instalacion, nos vamos a encontrar:

    - Un switch/hub para datos. Este switch va alimentado y es por eso es que dejan enchufe/s dentro del ICT. Desde este switch salen los cables ethernet hacia las habitaciones
    - Un multiplexor pasivo (no alimentado) para telefonia. De esta forma puedes usar uno, otro u ambos.
    Aunque en la mayoria de ICTs te vas a encontrar solo el multiplexor pasivo, pensando en que vas a meter el router dentro del ICT que te sirve de switch.

    Si solo tienes el multiplexor pasivo, todos los cables ethernet que lleguen a las habitaciones estaran conectados a el. Este multiplexor no vale para datos de red, lo que lleva el multiplexor es una entrada de telefono para conectarle un latiguillo rj11/rj45 que salga normalmente del router con la linea de voz. Los cables que dejes conectados al multiplexor tendran linea de telefono.
    El resto de cables los desconectas del multiplexor, los conectas al router y entonces tendran en el otro extremo linea de datos.

    Al final lo hacen de esta forma porque el telefono fijo esta en desuso. En el ict haces la conexion segun necesites, para telefono con multiplexor o con un switch/router para datos. En el otro extremo roseta rj45 que sirve tanto para conectar el telefono (rj11) como para conectar el cable de red (rj45).

    Una instalacion completa, seria que desde el ict salieran cables de 4 hilos para el telefono a rosetas de telefono de toda la vida en las habitaciones que quieras, y ademas, cable de red a rosetas rj45 y tenerlo por separado.
    Para mas inri en algunas instalaciones, del ict sale cable de red rj45 de 4 hilos a las rosetas, que si bien sirve para datos no pasa de los 100 Mbps.
    Última edición por UltimaNeurona; 21/06/2022 a las 16:53

  3. #3

    Predeterminado Re: Edificio con preinstalacion de red

    Muchas gracias por la ayuda!

    Adjunto una imagen del ICT:




    Entiendo entonces que los cables de red están conectados al multiplexor (la caja negra?), y tendría que acercar el router al ict y conectar allí los cables de red.


    De nuevo, muchas gracias por la ayuda!!!

  4. #4

    Predeterminado Re: Edificio con preinstalacion de red

    Denada Remiel.

    Viendo la foto podemos ahondar un poco más:



    Tu rtr/ict tiene preparacion para:

    ** RED DE CABLE DE PARES O PARES TRENZADOS **

    - En la parte superior izquierda tienes una roseta rj45 de superficie gtlan (la caja blanca).

    Al rtr/ict llega un cable verde (el de arriba a la derecha) que puede ser de pares (telefonia) o de pares trenzados (datos). Este cable verde se conecta a esta roseta y es el que traeria la conectividad a la red del usuario (a la casa) si estuvieras conectado a una red de este tipo. (como por ejempo las redes de telefonia/adsl que tanto se usaban antes. Aunque supongo que usas/usaras fibra)

    Esta roseta blanca se interconecta con el multiplexor a traves del cable lila. Este cable lila es el que lleva conectividad al multiplexor y debe ir conectado al "Line in" del mismo. De esta forma queda alimentada cada una de las 8 bocas (parece que tiene 8) que dan conexion de telefonia. Ademas el multiplexor lleva tambien un line out (encima de donde va conectado el cable lila) que iria al modem/router adsl. Posteriormente desde modem/router sacarias los cables a rosetas de red.

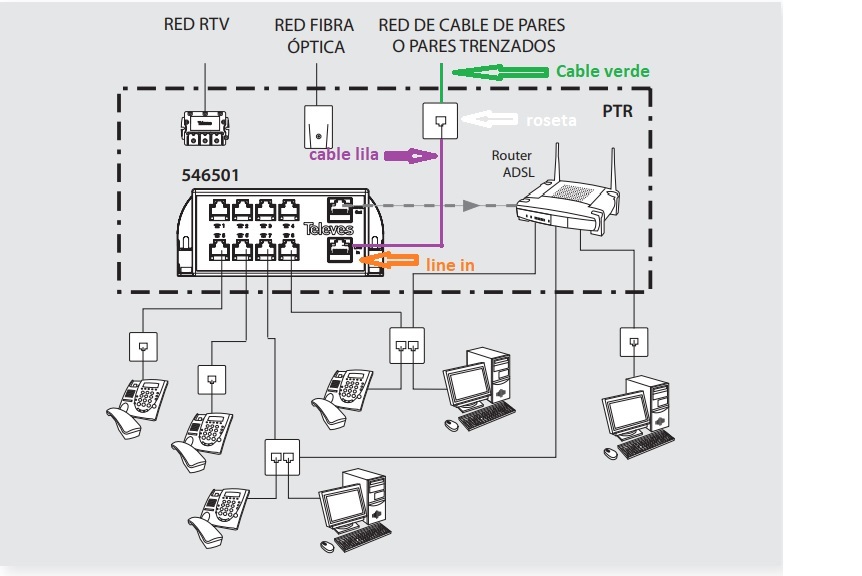

    Es decir, podria entrarte conexion a la vivienda por este cable verde, que a su vez luego va conectado al multiplexor por el cable lila. Si fuera red adsl, en el conector de encima del cable lila (line out) sacariamos otro cable hasta un modem/router adsl. Seria algo asi:



    Por tanto ese aparato negro tiene que ser el multiplexor pasivo que tienes en tu RTR y solo te serviria para distribuir la línea telefónica a todas las estancias que estén conectadas al Multiplexor y el adsl a un router/modem.

    De este tipo de conectividad no hable en el anterior mensaje ya que normalmente esto no suelen instalarlo por el uso extendido de la fibra. Doy por hecho que usaras/usas fibra.

    ** RED DE FIBRA **

    La caja blanca que esta debajo del multiplexor recibe la fibra que entra al domicilio. A esta caja hay conectado un extremo de un latiguillo de fibra optica (conector verde) y el otro extremo seria otro conector verde el cual tiene que conectarse al router/ont del operador. El otro extremo no lo veo, probablemente te lo han canalizado por algun tubo y llega hasta alguna roseta para que pongas el router en dicha estancia ya que la caja de registro no es muy grande, no creo que tengas hueco para poner ahi el router.
    En los pisos recientes de no hace muchos años las que he visto son el doble de grandes, tipo armario con dos puertas, varios enchufes, espaciosas.

    ¿Como hacer toda la conexion dentro de la caja usando en una red de fibra y aprovechar el multiplexor?

    Si te entra el router dentro del rtr/ict seria lo mas sencillo. Lo alimentas con el enchufe que tienes dentro. A la caja de fibra le conectas un extremo del latiguillo (conector verde) y el otro extremo al router. Luego desconectas del multiplexor los cables ethernet que necesites: H-1, H-2, H-3, salon (luego hay un quinto cable verde que sale del multiplexor que no lleva escrito nada por esta cara de la foto) y los conectas al router y ya esta, tendras conexion en esas habitaciones.

    Si contratas telefono fijo, al multiplexor puedes darle uso si le conectas un cable telefónico que venga de la salida Telf. del router/ONT a la entrada "Line In" del Multiplexor. De esta forma los cables que salgan del multiplexor y lleguen a las habitaciones llevaran conexion telefonica y podrás conectar un teléfono.

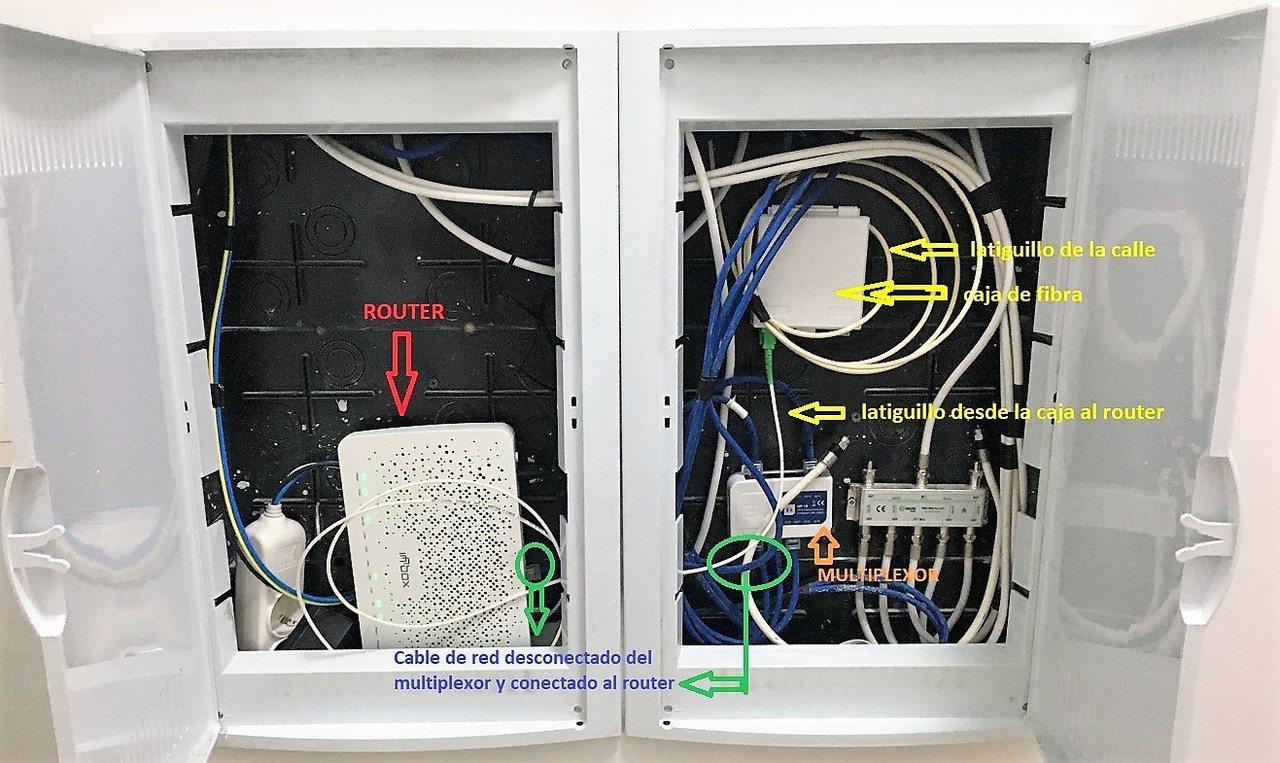

    Yo lo tengo de esta forma y como una imagen vale más que mil palabras:




    Luego hay otras configuraciones, por ejemplo que la compañia a la que contrates el servicio use dos aparatos: ONT+router en vez de un router con ont integrada.

    Otra posibilidad es que no te entre el router en el rtr/ict porque es pequeño. Quizas por este motivo han dejado conectado el latiguillo de fibra y parece que el otro extremo se mete por un tubo corrugado. Por donde salga este ultimo extremo, por decir el salon, alli tendrias que poner el router, luego devolver desde el router al rtr/ict un cable de red que conectarias a un swicht y a este conectar los cables h1-h2, etc que desconectarias del multiplexor.

    Espero que te sea de ayuda aunque no soy ningun experto y como ves puede parecer follonero,. De todas formas todo esto de la configuracion, cables, etc te lo tiene que hacer el tecnico que venga a instalarte la fibra.
