Hilo Oficial P.B Ryzen AM5: Chipsets Series X670 / X870 / B650 / B850, A y Extreme

[Tuelas]

Hilo Oficial Placas Base AMD Ryzen AM5

- Arquitectura ZEN 4 y chipsets -

Como ya sabéis, quedan muy pocas semanas para ver la luz los diferentes chipsets en sus diferentes sabores y modelos de placas base por parte de sus ensambladores y por parte de AMD, y en esta nueva versión, que también están al caer los nuevos modelos de procesadores Ryzen de series 7xxx, estás, traerán nuevas novedades, cuyo algunas de ellas, solo estaban destinadas a modelos para servidores o estaciones trabajo, como es el caso del nuevo Socket LGA.

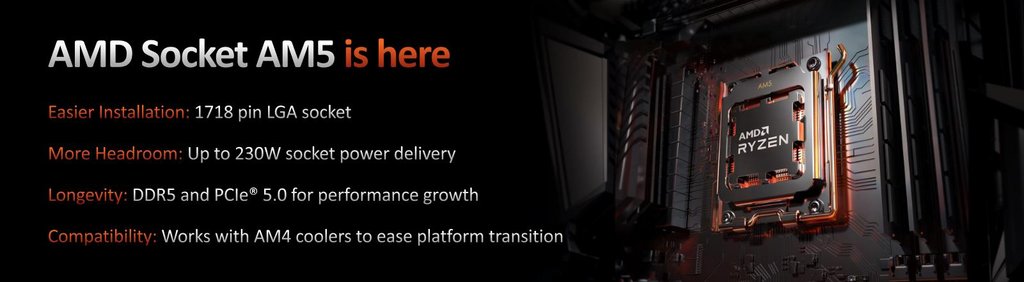

- Entre las nuevas novedades del nuevo Socket AM5, se encuentran las siguientes claves -





- Más fácil de instalar. Con sus 1718 pines / contactos LGA, que significa que los pines estarán en el propio socket y no en el procesador como en los anteriores sockets AM de AMD. AMD nos promete una instalación más fácil y, sobre todo, más robusta.

* Más margen de consumo. El nuevo socket permite hasta 230W de potencia, para el mayor overclocking posible *

* Longevidad. Al adoptar DDR5 y PCIe 5.0, está preparado para los componentes del futuro *

* Compatibilidad. ¡Podemos usar los disipadores de AM4 sin problemas! Es una gran noticia para facilitar la transición de AM4 a AM5 en temas de refrigeración *

Otra de los grandes novedades y cambios que traerá el nuevo socket AM5, es la oferta de placas de la que dispondremos con todos los sabores modelos de sus chipsets. Como sabéis, en las anteriores generaciones y versiones de los modelos Ryzen, solo estaban presentes en su salida, solo tres chipsets enfocados a la gama alta, media y baja. Baja, que en las siguientes series que fueron sucediendo a la primera generación de los Ryzen, el modelo de más baja gama, solo tuvo dos versiones y poco que escoger.

- En este nuevo caso, contamos con los siguientes nuevos chipsets -

* X670E * (X670 Extreme) (Gama Alta entusiasta)

* X670 * (Gama Alta)

Al igual que en las pasadas generaciones, estas serán las mejores chipsets para placas de gama alta en conectividad, capacidad de OC, fases, acabados, etc.

* B650E * (Gama Media - Alta)

* B650 * (Gama Media)

Al igual que en las pasadas generaciones, también, serán las más asequibles, cuyo seguiremos viendo placas desde precios con partida desde los 100 / 120€, aunque está por ver cuáles serán los precios que se manejarán en X670 y X670E, aunque deduzco que por generaciones pasadas, baratas estás no serán y serán aún mocho más caras de lo que fueron en su día las series X300 / X4xx y X5xx, está por ver sobre todo, cuál será la calidad de las B650 más baratas. Eso sí, cabe esperar que con el paso del tiempo y la ya no tan novedad, irán descendiendo en el mercado, sobre todo si hay una competencia feroz por parte de contra patriota Intel, donde los beneficiados por ambas partes serán sus propios consumidores.

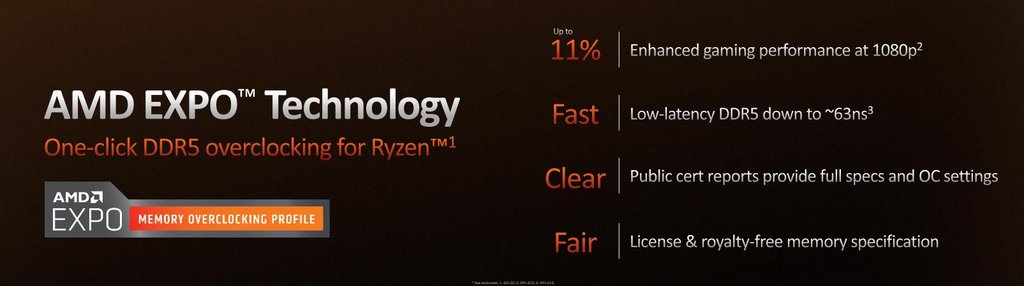

Por otra parte, AMD, traerá por su parte con el uso en sus nuevos procesadores, IMC y chipsets, el uso de la memoria DDR5 y la llegada de ''EXPO'' (EXtended Profiles for Overclocking)

Con ''EXPO'' se podrá hacer un overclock con un solo clic de las memorias DDR5, de forma similar a Intel XMP, pero optimizado para los procesadores Ryzen 5000. Y sí, también seguirá siendo viable y compatible el poder usar XMP como hasta ahora. Por tanto, con unas memorias DDR5 EXPO, el rendimiento en gaming aumentara hasta un 11%, y la latencia de acceso a memoria baja hasta los 63 nanosegundos, lo cual aportara una gran mejora sin rompernos mucho la cabeza y siendo el sistema, totalmente estable.

Por el momento los fabricantes y ensambladores de memorias DDR5, ya han anunciado varios kits de memorias compatibles con EXPO, que por ahora y la salida de los nuevos procesadores, placas y chipsets, serán 15 módulos de ADATA, Corsair, Geil, G.Skill y Kingston a DDR5-6400, que lleguen al mercado.

¿Qué placas base valen la pena hoy echarles un ojo y cuáles son sus mejores VRMs a tener en cuenta?


Lista VRMs Placas base AMD Ryzen AM5

Últimas bios oficiales de todas las placas AM5 todos los chipsets

Otros enlaces sobre los VRMs y explicaciones / PDF


(Por el momento, estas casillas quedarán vacías hasta tener toda la información posible)



Conceptos básicos sobre chipsets AMD AM5




- Nivel alto -

X670E: PCIe x16 5.0 y M.2 PCIe x4 5.0 por cpu y hasta 4xM.2 x4 PCIe 4.0 por chipset.

X670: PCIe x16 4.0 y M.2 PCIe x4 5.0 por cpu y hasta 4xM.2 x4 PCIe 4.0 por chipset.

- Nivel medio / Alto -

B650E: PCIe x16 5.0 y M.2 PCIe x4 5.0 por cpu y hasta 4xM.2 x4 PCIe 4.0 por chipset, aunque menos puertos usb, satas y líneas pcie por parte del chipset.


- Nivel medio -

B650: PCIe x16 4.0 y M.2 PCIe x4 4.0 (AMD comento en su momento que eran puerto PCIe 5.0 y M.2 5.0



Otras cosas a tener en cuenta a la hora de elegir una placa base

Lo primero que debemos valorar es la calidad de construcción en sí de una placa base y su sistema de alimentación. Si montamos una placa base de gama baja con un procesador de gama alta, habrá un desequilibrio evidente que podría acabar en catástrofe si la placa no tiene un sistema de alimentación capaz de mantenerlo durante largos periodos de uso. Por lo general, los fabricantes advierten de cualquier problema en este sentido, pero es importante estar siempre alerta para evitar problemas. Aunque mi recomendación, es que invirtáis mejor en una placa base equilibrada para el tipo en concreto de procesador que se use o con planes de cara a una futura actualización, , ya que la calidad de construcción de una placa base, también puede afectar a su vida útil y mejorar la experiencia de uso, y aunque en parte todas las placas base como las últimas series (X570/E - B550) de la anterior generación, estaban acorde en compensación y calidad en sus fases, frente a la 1ª y 2ª generación previa, debemos valorarlo en conjunto a conciencia antes de tomar una decisión final.

Aspectos a tener en cuenta son


* Sistema de sonido integrado y calidad del mismo *

* Funciones avanzadas de configuración y gestión *

* Sistema de refrigeración integrado en el VRM y en el chipset *

* Conectores disponibles *

* Soluciones de red integradas y conectividad inalámbrica *

* Funciones de overclock simplificado *

Llegados a este punto y con casi todo en el asador a casi las puertas de finales del mes de septiembre y entrantes del mes octubre, este propio hilo se irá actualizando constantemente conforme se tenga más información, nuevos modelos de placas base, etc. E irán exponiéndose, pero mientras tanto y para no perder el tiempo llegado el momento y el de solo ir añadiendo por mi parte y por la que vosotros mismos aportéis, el hilo quedara parado, cerrado y en construcción. Si creéis que puede faltar algo y queréis aportarme más datos, correcciones u otras informaciones, por favor, hacerlo llegar por mensajería privada.

''En este hilo podréis aportar vuestras opiniones, portes, problemas, información y demás, cuyo como siempre, serán bienvenidas como en el anterior hilo por todos''

[Tuelas]

Hilo Oficial Placas Base AMD Ryzen AM5

- Arquitectura ZEN 5 y chipsets -

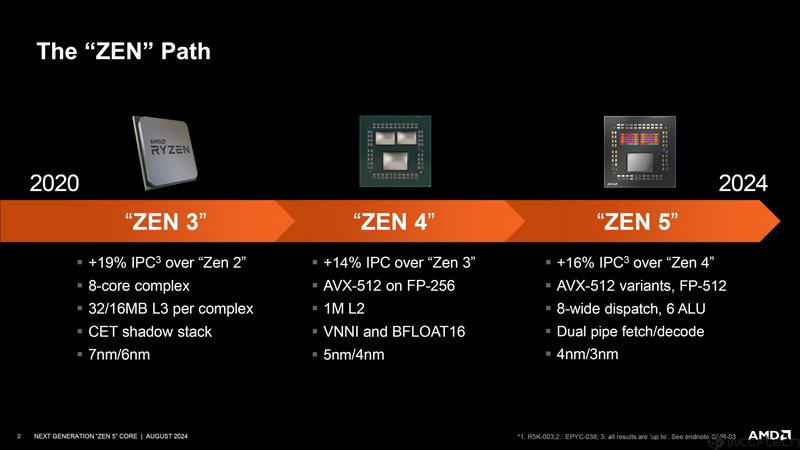

Zen 5 es la arquitectura CPU de nueva generación que sucede a Zen 4 y que dará vida a los procesadores Ryzen 9000 actuales. AMD ya ha utilizado la numeración 8000 con sus APUs serie G, y también con las versiones de estas para portátiles, así que se repite la estrategia que todos vimos con el salto de los Ryzen 5000 a los Ryzen 7000 de la plataforma AM4 a la AM5.

AMD volvió a confiar en un diseño MCM que también le ha ido y donde el chiplet será una vez más de nuevo la estrella y que repite la configuración de 8 núcleos y 16 hilos, gracias a la tecnología SMT, y que no habrá un aumento de la memoria caché L3, que se mantendrá en 32 MB por chiplet. Este nuevo chiplet está esta vez fabricado en el nodo de 3 nm de TSMC, lo que supone un salto importante frente a la generación anterior ZEN 4 que estaba fabricada en el nodo de 5 nm.

- Entre las nuevas novedades de ZEN 5, se encuentran las siguientes claves -


* Cambios en el diseño del pipeline del front end *

* Mejoras en las cachés, especialmente en lo que a latencia se refiere *

* Aumento del tamaño de las cachés L1 y L2 *

* Mejoras en la emisión de instrucciones y algoritmos *

* Aumento de las frecuencias de trabajo y un modo turbo mejor afinado *

* Nuevo sistema de interconexión Infinity Fabric para mejorar la comunicación entre los chiplets *

El chiplet IO volverá a estar presente como en la anterior arquitectura, y en esta ocasión es probable que esta fabricado en el nodo de 5 nm de TSMC. En su interior está integrado todo el sistema de interconexión que realiza operaciones de entrada y de salida (E/S), lo que agrupa subsistemas como la controladora PCIe Gen5 de 28 líneas, las controladoras de memoria RAM (IMC), el subsistema multipropósito para pantalla y conectores USB y también tendremos una GPU integrada como con los ZEN 4.

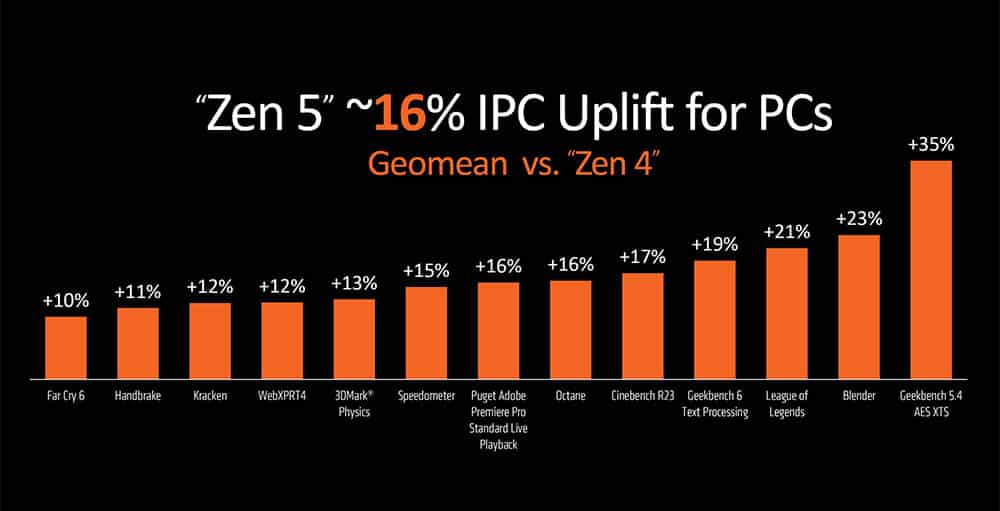

AMD comento en su momento que la mejora en el rendimiento IPC de Zen 5 asciende al 16% con respecto a Zen 4 anterior, un salto más grande que el que tuvo Zen 4 con respecto a Zen 3 del 14%. Sin embargo, sigue estando por detrás del 19% más de rendimiento que tuvo Zen 3 con respecto a Zen 2. En ese trayecto, AMD ha incorporado nuevas tecnologías como las instrucciones AVX-512 (FP-256), más caché, modelos que traen cache apilada (X3D), el uso de los nodos de proceso más nuevos, etc. Actualmente, la serie Ryzen 9000 está combinando nodos de proceso de 4 nm y 3 nm de TSMC.

Aparte aseguraban que con la arquitectura Zen 5 vuelven a ofrecer en rendimiento constante gracias al uso de las instrucciones AVX512 con rutas de datos FP de 512 bits, que no solo mejoran el rendimiento en tareas en general, también en tareas de IA.

Los núcleos Zen 5 no solo están presentes en la serie Ryzen 9000 y Ryzen AI 300, también serán y son utilizados en la serie Threadripper 9000 y en procesadores EPYC.

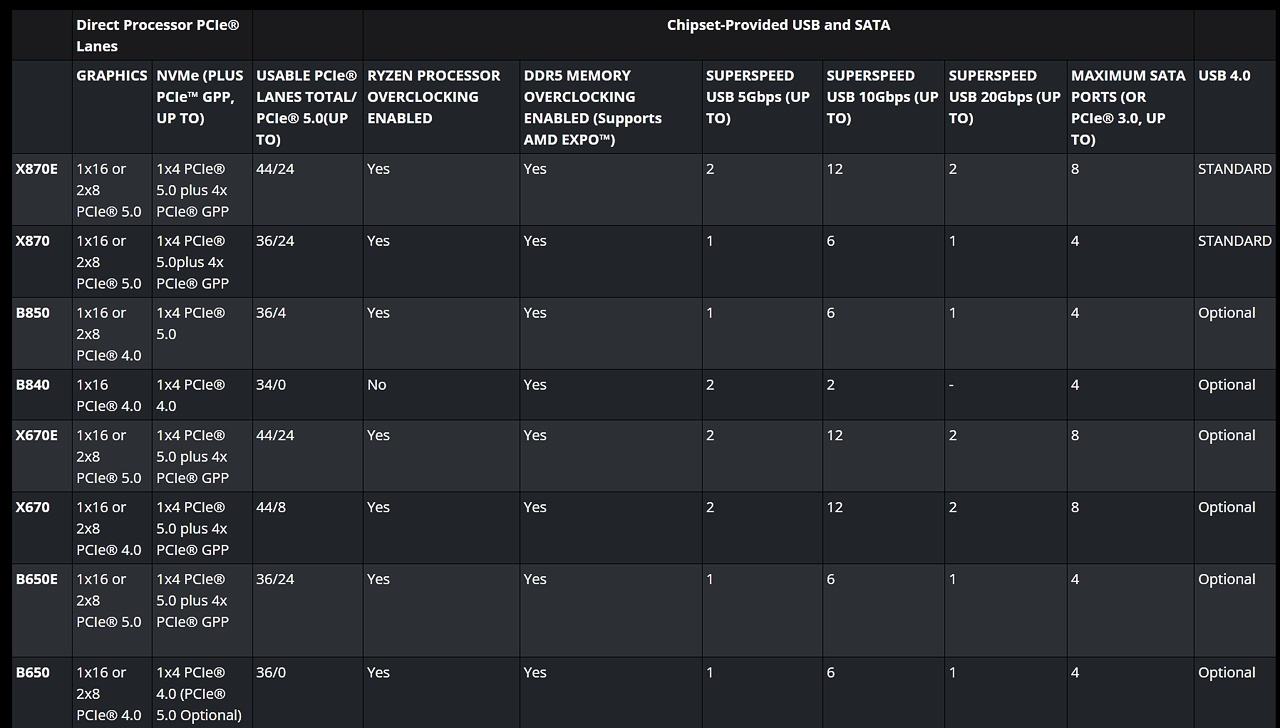

Con la nueva salida de la arquitectura ZEN 5 para escritorio o ámbito domestico, les acompañaran con ellos nuevos chipsets con nuevas novedades con respecto a los anteriores para la arquitectura ZEN 4, conviviendo todos en el mercado para una mejor elección por parte del usuario en cuestiones de preferencias.

Los nuevos chipsets para las series 9xxx, lo harán acompañados de los nuevos chipsets X870 y X870E (Extreme y doblé configuración de chipset). Ambos seguirán basados en el socket AM5, por lo que no habrá cambio de plataforma física y son totalmente retro-compatibles con las series 7xxx / 8xxxG, trayendo de serie la conectividad USB4 de manera estandarizada, junto a PCI Express 5.0 para gráficos y SSD NVMe 5.0 en todas las placas con los nuevos chipsets.

Además, AMD prometió que soportarían perfiles de memoria DDR5 AMD EXPO con mayores velocidades que los chipsets anteriores, cuyo también se les dotara con el tiempo de actualizaciones mediante bios.

Veremos a los principales fabricantes de placas base poner al día sus catálogos con los nuevos chipsets de la compañía. No obstante, las actuales placas con chipsets X670/E también están recibiendo actualizaciones de BIOS para añadir soporte para estos nuevos procesadores.


- En este nuevo caso, contamos con los siguientes nuevos chipsets -


* X870E * (X870 Extreme doble) (Gama Alta entusiasta)

* 8670 * (Gama Alta)


Al igual que en las pasadas generaciones, estas serán las mejores chipsets para placas de gama alta en conectividad, capacidad de OC, fases, acabados, etc.


* B850E *(B850 Extreme doble) (Gama Media - Alta)

* B650 * (Gama Media)

Al igual que en las pasadas generaciones, también, serán las más asequibles, cuyo seguiremos viendo placas desde precios con partida desde 120 / 150€ aproximadamente en esta gama media hacia arriba a partir de los modelos B y dependienfdo de la configuracion final y conectividad de cada modelo de placa base por sus fabricantes / ensambladores.

Por otra parte, AMD, traerá por su parte con el uso en sus nuevos procesadores ZEN 5, un IMC mejorado y una mejora en los perfiles ''EXPO'' (EXtended Profiles for Overclocking) con hasta velocidades máximas de 8000Mhz

Como ya conocéis por la familia ZEN 4, con ''EXPO'' se podrá hacer un overclock con un solo clic de las memorias DDR5, de forma similar a Intel XMP, pero optimizado para los procesadores Ryzen 9000. Y sí, también seguirá siendo viable y compatible el poder usar XMP como hasta ahora. Por tanto, con unas memorias DDR5 EXPO, el rendimiento en gaming aumentara hasta un 11%, y la latencia de acceso a memoria baja hasta los 63 nanosegundos, lo cual aportara una gran mejora sin rompernos mucho la cabeza y siendo el sistema, totalmente estable.

¿Qué placas base valen la pena hoy echarles un ojo y cuáles son sus mejores VRMs a tener en cuenta?


Lista VRMs y placas base AMD Ryzen AM5

Otros enlaces sobre los VRMs y explicaciones / PDF


Otras cosas a tener en cuenta a la hora de elegir una placa base

Lo primero que debemos valorar es la calidad de construcción en sí de una placa base y su sistema de alimentación. Si montamos una placa base de gama baja con un procesador de gama alta, habrá un desequilibrio evidente que podría acabar en catástrofe si la placa no tiene un sistema de alimentación capaz de mantenerlo durante largos periodos de uso. Por lo general, los fabricantes advierten de cualquier problema en este sentido, pero es importante estar siempre alerta para evitar problemas. Aunque mi recomendación, es que invirtáis mejor en una placa base equilibrada para el tipo en concreto de procesador que se use o con planes de cara a una futura actualización, , ya que la calidad de construcción de una placa base, también puede afectar a su vida útil y mejorar la experiencia de uso, y aunque en parte todas las placas base como las últimas series (X670/E - B650) de la anterior generación, estaban acorde en compensación y calidad en sus fases.

Aspectos a tener en cuenta son


* Sistema de sonido integrado y calidad del mismo *

* Funciones avanzadas de configuración y gestión *

* Sistema de refrigeración integrado en el VRM y en el chipset *

* Conectores disponibles *

* Soluciones de red integradas y conectividad inalámbrica *

* Funciones de overclock simplificado *

''En este hilo podréis aportar vuestras opiniones, portes, problemas, información y demás, cuyo como siempre, serán bienvenidas como en el anterior hilo por todos''

[Bloot]

Dejo una hoja con fases de alimentación y mosfets, está en construcción (no es mío, es de @harukaze5719)

https://docs.google.com/spreadsheets...WgksIFe3BA1m3Y

Saludos.

[Tuelas]

Dejo una hoja con fases de alimentación y mosfets, está en construcción (no es mío, es de @harukaze5719)

https://docs.google.com/spreadsheets...WgksIFe3BA1m3Y

Saludos.

¡¡Gracias Bloot!! Por el aporte, lo añado al hilo con mucho gusto.




Un saludo compañero.

[Bloot]

¡¡Gracias Bloot!! Por el aporte, lo añado al hilo con mucho gusto.




Un saludo compañero.

De nada, un placer

Saludos.

[Norest]

ASUS introduces PBO Enhancement for AMD X670 and B650 motherboards -->https://www.guru3d.com/news-story/as...herboards.html dejo el link a guru3D para ver la lista de modelos y aunque no hay mucho movimiento en el hilo puede venir bien a alguien esta info.

[Tuelas]

- La Actualización AMD AGESA 1007B mejora el soporte de memoria DDR5 -

La última actualización AGESA 1.0.0.7, que ahora está disponible para algunas placas base, y está programada para ser lanzada a finales de este mes para otras, muestra una mejora significativa para el soporte de memoria DDR5.

ASRock B650 LiveMixer con memoria Ryzen 9 7900X y DDR5-8000:

Se dice que el nuevo AGESA mejora el nuevo modo de sincronización de memoria que muestra una mejor compatibilidad y estabilidad con módulos de memoria de alta velocidad. La nueva actualización que ya está implementada para ASRock, muestra que incluso en una placa base relativamente barata de menos de 300$ dolares, los jugadores pueden ver que la memoria DDR5-8000 funciona, aunque es posible que necesite retoques con la configuración para que sea completamente estable. El tablero utilizado para este escaparate por Buildzoid, es un B650 LiveMixer que actualmente se vende a 223$ dólares.





Hay muchos otros ejemplos de los miembros de la comunidad, overclockers e incluso los propios fabricantes de placas base.


ASUS ROG X670 GENE con memoria Ryzen 7 7800X3D y DDR5-8000:




MSI MEG X670 ACE con memoria Ryzen 9 7950X y DDR5-7600@8200:

La placa base MSI X670E ACE, junto con un procesador Ryzen 9 7950X y memoria DDR5-8200, cuenta con una velocidad impresionante debido a la última actualización de AGESA. Esta combinación representa el kit de memoria más rápido que se ha informado que es compatible con la nueva actualización. En particular, las pruebas se llevaron a cabo en una placa base MEG ACE de gama alta, lo que probablemente explica el soporte de velocidad de memoria excepcionalmente alto. La prueba se realizó utilizando la memoria OLOY DDR5-7600, que originalmente no fue validada para esta velocidad, pero aun así arrojó resultados sobresalientes.




GIGABYTE X670E AORUS MASTER con memoria Ryzen 9 7900X3D y DDR5-8000 XMP:

Gigabyte muestra una captura de pantalla con su placa X670E AORUS Master emparejada con la memoria Ryzen 9 7900X3D y KLEV DDR5-8000 con perfil XMP. Este kit funciona con tiempos 38-48-48-128-176 a 1.45V.






ASRock X670E Taichi con Ryzen 9 7950X3D y DDR5-7200 EXPO:


ASRock utiliza G.Skill Trident Z5 NEO con perfil AMD EXPO 7200 que se ejecuta en el procesador Ryzen 9 7950X3D. La memoria funciona con tiempos CL34-45-45-115 a 1.4V.





Se dice que el nuevo BIOS mantiene el voltaje SOC 1.3, pero es posible ejecutar memoria de alta velocidad incluso a 1.2V. Esto todavía está dentro de los límites recomendados por AMD. Según la publicación en AMD Subreddit, la compañía ha estado trabajando en la actualización AGESA 1007B durante 2 meses. Se confirma que muchos sistemas Ryzen 7000 ahora podrán ejecutar una memoria de 6400 MT / s con una relación IC de 1: 1.

Este nuevo firmware permite nuevas configuraciones que permiten el control manual que antes estaba oculto, incluido el acceso a los parámetros de temporización del controlador de memoria interna. Los kits de memoria que utilizan 7600-7800 MT / s ahora deberían poder ejecutarse en muchas placas base y, como lo demuestran otros, con el hardware adecuado puede incluso llegar más alto.



Link Reddit: https://www.reddit.com/r/Amd/comment...223-b650-board



Fuente: Videocardz

Traducción: Propia

Más noticias sobre ello: Nota de Prensa

[-Katsuo]

-Después de tropecientos mil años con Intel, he decidido pasarme a la plataforma AM5. Mi idea es pillar una placa X670-E y acompañarla de un Ryzen 7800X3D. Por lo que he visto por ahí, parece que a estos micros la velocidad de la DDR5 les afecta menos que p.e. a un i7 14700K, ¿es así?


-En principio me gusta la ASUS Strix X670E-E y ASUS Strix X670E-A. En placas estoy acostumbrado a ASUS, pero si me decís que hay otro fabricante con mejores placas X670E o mejor relación calidad/precio, lo miraré. El equipo es puramente para gaming y ocio, e Intel ya no es lo que era en gaming :/ aparte que me tienen frito con el tema de los mini-cores y el planificador de tareas.


"Invoco a los gurús de Advanced-Micro-Devices y su socket AM5"


- - - Actualizado - - -

Veo que es 28 de diciembre... a ver si ahora nadie me va a creer que me paso a AMD jajaja!! es en serio, llevo ya unas semanas pensando en montarme un equipo AM5 y comparando con lo que me ofrece el chipset Z790

[poseste]

Sobre las memos, unas DDR5 @6000 con CL bajo y luego apretar timmings si le quieres sacar el último jugo. Pero en cuanto a frecuencia, 6000 vale, más en los 3D que son incluso menos sensibles a la memoria. Las placas están bien. Si no te importa micro ATX, la Crosshair Gene es de las que más dejan jugar con las memos en cuanto a frecuencia (por sus dos dimms), pero como digo la frecuencia es menos importante para gaming que los timmings.

[-Katsuo]

Sobre las memos, unas DDR5 @6000 con CL bajo y luego apretar timmings si le quieres sacar el último jugo. Pero en cuanto a frecuencia, 6000 vale, más en los 3D que son incluso menos sensibles a la memoria. Las placas están bien. Si no te importa micro ATX, la Crosshair Gene es de las que más dejan jugar con las memos en cuanto a frecuencia (por sus dos dimms), pero como digo la frecuencia es menos importante para gaming que los timmings.

-Si puedo tener la DDR5 a 6000-6400 MT/s en Gear 1, ya estaría bien la verdad.

-Una placa micro-ATX se me quedaría corta.
